MS

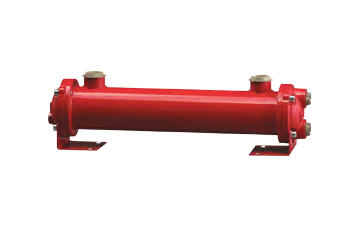

INTERCAMBIADOR MULTITUBULAR AGUA/ACEITTE
Refrigeración Industrial | ||||||||
Modelos | Caudal aceite l/min | Caudal agua l/min | kW min caudal agua ΔTm 25° C | kW max caudal agua ΔTm 25° C |
Conexión aceite | Conexión agua | ||
MS 84 P1 | 30-80 | 7,5 – 30 | 2 | 3 | 2,6 | 4,2 | 1″ gas | 1/2” gas |
MS 84 P2 | 20-60 | 7,5 – 30 | 2,6 | 4 | 3,25 | 5,6 | 1” gas | 1/2” gas |
MS 84 P3 | 50-100 | 7,5 – 30 | 3,6 | 4,4 | 4,6 | 8 | 1 1/2” gas | 1/2” gas |
MS 84 P4 | 30-80 | 7,5 – 30 | 4,8 | 7 | 6 | 10 | 1” gas | 1/2” gas |
MS 84 P5 | 80-130 | 7,5 – 30 | 6 | 7 | 7 | 9 | 1 1/2” gas | 1/2” gas |
MS 84 P6 | 40-90 | 7,5 – 30 | 9 | 12 | 12 | 18 | 1 1/2” gas | 1/2” gas |
MS 84 P7 | 100-160 | 7,5 – 30 | 11 | 14 | 15 | 21 | 1 1/2” gas | 1/2” gas |
MS 84 P8 | 60-110 | 7,5 – 30 | 12 | 16 | 16 | 24 | 1 1/2” gas | 1/2” gas |
MS 84 P9 | 140-190 | 7,5 – 30 | 15 | 17 | 21 | 27 | 1 1/2” gas | 1/2” gas |
MS 134 P1 | 30-100 | 15-60 | 4 | 9 | 4 | 12 | 1 1/2” gas | 1” gas |
MS 134 P2 | 40-130 | 15-60 | 13 | 22 | 17 | 33 | 1 1/2” gas | 1” gas |
MS 134 P3 | 120-250 | 15-60 | 20 | 25 | 29 | 39 | 2” gas | 1” gas |
MS 134 P4 | 80-250 | 15-60 | 8,5 | 21 | 9 | 29 | 1 1/2” gas | 1” gas |
MS 134 P5 | 200-400 | 15-60 | 31 | 39 | 48 | 70 | 2” gas | 1” gas |
MS 134 P6 | 30-170 | 15-60 | 11 | 26 | 12 | 36 | 1 1/2” gas | 1” gas |
MS 134 P7 | 200-500 | 15-60 | 32 | 64 | 41 | 95 | 2” gas | 1” gas |
MS 152/10 P1 | 30-150 | 40-160 | 2,1 | 3,5 | 2,5 | 4,5 | 3/4″ gas | 1″ gas |
MS 152/10 P2 | 50-150 | 40-160 | 4 | 5 | 4,6 | 6 | 1″ gas | 1″ gas |
MS 152/10 P3 | 60-250 | 40-160 | 7 | 10 | 8,5 | 14 | 1 1/2″ gas | 1 1/2″ gas |
MS 152/10 P4 | 90-200 | 40-160 | 12 | 17 | 16 | 21 | 2″ gas | 2″ gas |
MS 152/10 P5 | 140-260 | 40-160 | 15 | 20 | 21 | 30 | 2″ gas | 2″ gas |
MS 152/10 P6 | 160-300 | 40-160 | 19 | 26 | 27 | 37 | 2″ gas | 2″ gas |
MS 152/10 P7 | 100-300 | 40-160 | 15 | 19 | 31 | 42 | 2″ gas | 2″ gas |
MS 152/10 P8 | 100-250 | 40-160 | 29 | 35 | 41 | 52 | 2″ gas | 2″ gas |
MS 152/10 P9 | 200-380 | 40-160 | 43 | 46 | 64 | 72 | 2″ gas | 2″ gas |
MS 172/10 P1 | 80-200 | 67,5-270 | 13 | 18 | 16 | 24 | 2″ gas | 2″ gas |
MS 172/10 P2 | 200-300 | 67,5-270 | 22 | 28 | 31 | 41 | 2″ gas | 2″ gas |
MS 172/10 P3 | 300-400 | 67,5-270 | 31 | 38 | 44 | 55 | 2″ gas | 2″ gas |
MS 172/10 P4 | 120-280 | 67,5-270 | 26 | 39 | 35 | 56 | 2″ gas | 2″ gas |
MS 172/10 P5 | 280-400 | 67,5-270 | 51 | 57 | 69 | 88 | 2″ gas | 2″ gas |
MS 172/10 P6 | 100-300 | 67,5-270 | 46 | 61 | 61 | 85 | 2″ gas | 2″ gas |
MS 172/10 P7 | 300-500 | 67,5-270 | 69 | 89 | 90 | 115 | 2″ gas | 2″ gas |
MS 202 P1 | 100-400 | 105-420 | 20 | 35 | 24 | 51 | 1 1/2″ gas | 1 1/2″ gas |
MS 202 P2 | 160-460 | 105-420 | 29 | 50 | 39 | 69 | 1 1/2″ gas | 1 1/2″ gas |
MS 202 P3 | 280-500 | 105-420 | 42 | 57 | 56 | 82 | 1 1/2″ gas | 1 1/2″ gas |
MS 202 P4 | 260-560 | 105-420 | 46 | 76 | 67 | 109 | 1 1/2″ gas | 1 1/2″ gas |
MS 202 P5 | 300-600 | 105-420 | 56 | 78 | 79 | 125 | 1 1/2″ gas | 1 1/2″ gas |
MS 202 P6 | 340-600 | 105-420 | 73 | 98 | 98 | 148 | 1 1/2″ gas | 1 1/2″ gas |
MS 202 P7 | 280-600 | 105-420 | 68 | 90 | 92 | 123 | 1 1/2″ gas | 1 1/2″ gas |
MS 202 P8 | 200-600 | 105-420 | 102 | 134 | 141 | 177 | 1 1/2″ gas | 1 1/2″ gas |
MS 202 P9 | 460-800 | 105-420 | 132 | 168 | 176 | 221 | 1 1/2″ gas | 1 1/2″ gas |
MS 202 P10 | 520-800 | 105-420 | 145 | 197 | 191 | 260 | 1 1/2″ gas | 1 1/2″ gas |
Descargas | |
Ficha técnicas: | intercambiador MS 172 10 P – intercambiador MS 202 P – intercambiador MS 84 P – intercambiador MS 134 P – intercambiador MS 152 10 P |
